卷扬启闭机

　　卷扬式启闭机
　　
　　卷扬式启闭机型号有ＱＰＱ、ＱＰＫ、ＱＨ、ＱＰＧ、ＱＰＴ等系列产品。
　　
　　ＱＰＱ固定式双吊点卷扬启闭机是一种采用两台启闭机中间由连接杆连接，两根螺杆同时受力，和较宽的闸门配套使用的启闭机产品。由于受力平衡均匀，启动力量大。
　　
　　ＱＰＱ、ＱＰＫ、ＱＨＱ固定双吊点卷扬启闭机是由两个启闭机（单机）组成，两机之间由连接杆连接，当电源起动时，卷扬机同时起动启吊工作，非常具有同步性和稳定性。
　　
　　ＱＰＱ双吊点卷扬式启闭机主要用于水利水电工程中启闭平面闸门用来关闭泄水，进水及尾水孔口，调节发电量，泄洪排漂，放过般只等，当输水管道或水轮机组需要检修时，又可半闭进水口闸门进行检修。该系列启闭机以电动机为动力，中小容量规格可配逆手摇，便于人工启闭闸门。本产品现广泛应用于排灌、水电站、水库、河道治理、水产养殖、环境保护、污水处理等水利工程中使用。
　　
　　QPQ、QPK、QGP卷扬式启闭机，规格从5T-2×250T，型号有固定或移动、带手摇 和远程遥控或电控柜等系列产品。
　　
　　QP型、QPK型卷扬式启闭机。按吊点数分为单吊点和双吊点两大系列，按驱动方式分为：5-25吨为手摇、电动两用式；40-200吨为电动式，单吊点为单独驱动，双吊点为集中驱动。
　　
　　QP型卷扬式启闭机，是正常通电时关闭闸门的普通速度，主令控制器可控制闸门的上、下极限位置，交流制动器，可使闸门停留在所需的位置。
　　
　　QPK型卷扬式启闭机，是电动机不通电时关闭闸门的快速度，靠闸门自重和水柱压力，带动卷扬机构快速下降，其快速值受调速器控制。
　　
　　QH型表孔弧形卷扬式启闭机，具有外形美观、结构紧凑、安装方便、操作安全、启闭灵活、运行平稳、质量可靠、承载能力大、工作效率高、使用寿命长、维修费用低等优点。
　　
　　QH型表孔弧形卷扬式启闭机与QP型、QPK型卷扬式启闭机相比，具有结构复杂、传动机构尺寸速比大、绳索拉力大、直径粗、重量大(是同一种规格启门力QPK型重量的3倍)，造价高、工作扬程低。
　　
　　QH型表孔弧形闸门卷扬式启闭机，按驱动方式分为：8-25吨为手摇，电动两用式：40-63吨为电动式，全部推荐双吊点集中驱动．
　　QP型、QPK型卷扬式启闭机，手电两用式规格分为：5吨、8吨、12．5吨、 16吨、25吨；电动式规格分为：40吨、63吨、 80吨、 100吨、 125吨、 160吨、 200吨，根据用户设计要求，还可生产双吊点启闭机，该机是一种水利工程专用机械，广泛用于各种水利、水电工程，可对平面滑动、平面定轮及水泥闸门进行启闭
　　
　　
　　
　　
　　ＱＬ-ＳＤ手电两用螺杆式启闭机４０－６０Ｔ
　　
　　ＱＰＱ型卷扬式启闭机　　固定
　　
　　卷扬机（又叫绞车）是由人力或机械动力驱动卷筒、卷绕绳索来完成牵引工作的装置。可以垂直提升、水平或倾斜拽引重物。卷扬机分为手动卷扬机和电动卷扬机两种。现在以电动卷扬机为主。电动卷扬机由电动机、联轴节、制动器、齿轮箱和卷筒组成，共同安装在机架上。对于起升高度和装卸量大工作频繁的情况，调速性能好，能令空钩快速下降。对安装就位或敏感的物料，能用较小速度
　　
　　
　　
　　ＱＰＧ型高扬程卷扬启闭机
　　
　　高扬程扬启闭机电源采用三相四线制交流380V，50Hz供电。电源通过外部提供的动力电源直接引到动力控制柜总断路器上，分别提供各机构电气传动所需的三相、380V主电源及照明、检修等辅助电源。配电保护系统由总断路器、总电源接触器、各机构自动开关组成，从而可以使发生故障的支路被隔离维修，而不影响其它支路的操作，把故障的影响压缩到最小范围。配电控制回路中，设有整机电源的起动、停止、互锁、电源指示、安全开关及限位开关等环节，设有短路保护和过流保护、缺相保护、限位保护、过载保护、主隔离开关、断开总电源的急停按钮以及行程保护。当供电电源中断时自动断开主回路。
　　起升机构：电动机 2×160KN型起升机构采用一台电动机集中驱动，电机型号为YZ180L-8-11KW，由一套控制系统控制该起升机构；电机采用直接起动的方式起动，在控制柜上设有起升、下降按钮操作。
　　制动器 采用电力液压块式制动器，制动器与起升电机并联，与电机同时得失电。即当电机得电失，制动器打开，当电机断电时制动器自动抱闸。
　　
　　
　　
　　
　　ＱＰＱ单吊点卷扬启闭机（叫做钢丝绳固定式卷扬机）
　　QPK单吊点卷扬启闭机是一种专用于水利水电工程中进水口快速闸门的启闭的装置，即当水轮发电机组因负荷调速系统失灵，在出现飞逸之前或压力管道出现破裂事故时，通过自控或手动，将闸门在2分钟内快速关闭，达到保护机组及厂房安全之目的。
　　日常单吊点卷扬启闭机维护方法：
　　如果经常不使用启闭机械时，要把机器停放在干燥的室内。不得已停在室外者，应选平坦的地面并铺上木板。停放后用罩布盖好。长期存放前，须对机器内部进行保养、修复损坏机件，并对其进行彻底清理，保持技术状态良好。在停放处的排列和布置，应保证任何一台机械的进出均不受其他机械的影响。应将机械的燃油控制杆置于怠速位置，各操纵杆置于空挡位置。电动机的保管。放掉电动机内的冷却水。更换新机油。新机油通常呈中性，不会腐蚀发动机的金属机件。③燃油箱加满柴油，避免燃油箱生锈。如条件允许还应加入防腐剂。停机期间应每月启动一次发动机，使机械作短距离行驶，使各零件润滑处建立新的油膜，防止生锈。应注意：在启动前应注满冷却水，结束时应放尽冷却水。对机器的表面进行防锈处理。在存放启闭机前，应视外表面防锈漆漆皮脱落面积的大小来确定是用补漆的办法还是用整机重新喷漆的方法进行修补、卷扬机的工作装置，对其金属裸露处的防锈方法是涂抹黄油。
　　
　　
　　
　　双吊点卷扬式启闭机
　　
　　
　　启闭机类：LQ 0.5T-100T单吊点、双吊点螺杆式启闭机，分为手推带锁式、封闭手摇式和手电两用螺杆式启闭机；QPQ、QPG、QPK、QPT、QHQ5T-200T固定式、移动式，单、双吊点卷扬式启闭机。启闭机可根据客户要求配备高度、负荷显示仪、远程控制系统和遥控装置。
　　
　　卷扬式启闭机有：弧门卷扬式启闭机，固定式卷扬启闭机，移动式卷扬启闭机，台车式卷扬启闭机等。QPQ、QPK（快速闭门）型卷扬式启闭机，
　　广泛应用于排灌、水电站、河道、灌区、水库等水利工程，其中高压密封箱式闸门是水工阀门的替代产品，本产品启闭灵活，经久耐用，封闭性能最佳，自动化程度较高，是水利工程理想的机械设备。
　　
　　
　　固定卷扬启闭机的工作过程
　　1、启门过程 （1）启门前启闭机处于停止状态，电机停转，制动器处于制动状态，闸门在某一开度会全关位置。 （2）根据启门指令，在控制室或机旁，按下启动按钮。 （3）制动器松闸，电动机转动，通过减速器和开式齿轮副，将闸门垂直、匀速拉起。 （4）启门途中，若启闭机超载，则过荷装置切断电源，制动器制动，电动机停止转动。需进行检查，排除故障。 （5）闸门提升到某一开度或全开度时，由手动操作或主令控制器切断电源，制动器制动，电动机停转，闸门被持住，在空中悬吊。如果时间过长应投入锁定器。 2、闭门过程 （1）将闸门锁定解除。 （2）在控制室胡机旁按下闭门按钮，电机回路接通，制动器松闸，闸门在自重作用下加速下降。 （3）电机进入反馈制动工作状态，闸门开始匀速下降。 （4）当闸门下降到某一开度或全关闭位置时，手动操作或主令控制器切断电源，制动器制动，电机停转，闸门保持在某一开度或全关闭位置。
　　

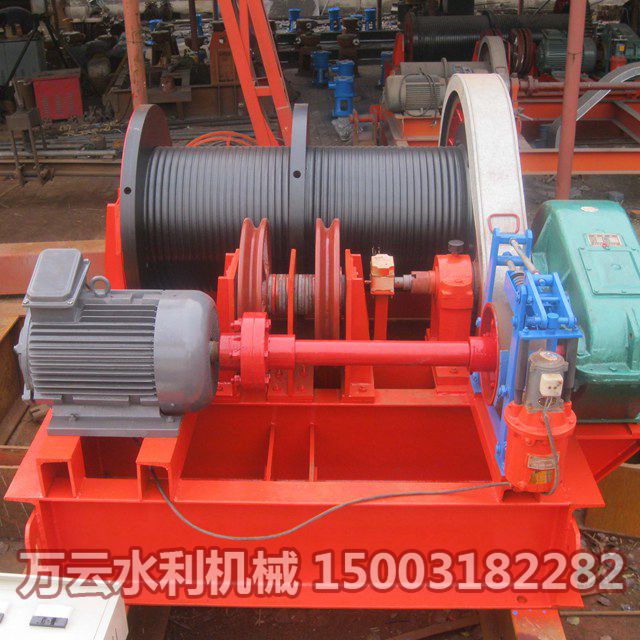

　　固定卷扬式启闭机用于依靠自身重量闭门力的平面闸门。该产品主要由电动机、联轴器、传动轴、减速器、交流制动器、开式齿轮、卷筒部分、滑轮系列部分、电器控制箱、负荷控制器、手摇器及机架组成。结构紧凑，承载能力大，运行平稳可靠，安装维修方便，设计合理。可配装手摇装置，型号有QPQ、QPK、QHQ3T-200T固定式、移动式、单、双吊点卷扬式启闭
　　
　　固定式启闭机分为螺杆式、卷扬式、液压式
　　1、螺杆式启闭机：手摇、手推、手扳式启闭机、电动启闭机、手电两用启闭机、直联式启闭机、机械驱动启闭机等。
　　2、卷扬式启闭机：QPQ固定卷扬启闭机、QPQ移动卷扬启闭机、QPK快速卷扬启闭机、QHQ弧门卷扬启闭机等。
　　3、液压启闭机：FDYQ-P系列集成式液压启闭机（平面门、直升门）、FDYQ-H(w)系列集成式液压启闭机（横拉门）、FDYQ-R系列集成式液压启闭机（人字门、一字门），及QPPYⅠⅡ、QPKY、QHL(S)Y常规式液压启闭机。
